Insbesondere im Postprocessing wird deutlich, dass die Möglichkeiten der Ergebnis-Darstellung in einem CAD-System im Vergleich zu einem FEM-System eingeschränkt sind:

• Zumindest bis zur Version Autodesk Inventor 2012 wird die Contour-Darstellung nur auf Oberflächen sichtbarer Bauteile generiert.

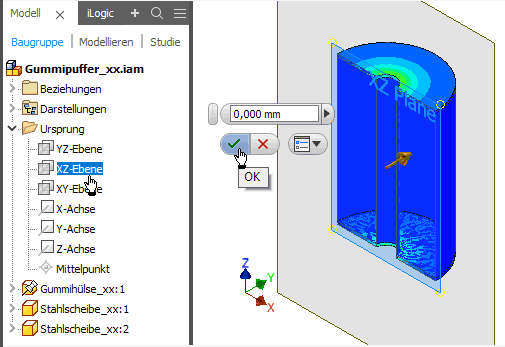

• Eine Schnittansicht in einer Baugruppe zu erzeugen, ist über die MFL-Registerkarte Ansicht (Viertel bis Dreiviertel Schnittansicht) nach Definition geeigneter Arbeitsebenen kein Problem. Jedoch besteht leider keine Möglichkeit, auf diesen Schnitten die Farbverläufe zu erzeugen (in der Übung nicht durchführen!):

• Einen Blick ins Innere einer Baugruppe gelingt nur durch Ausschalten der Sichtbarkeit von Bauteilen, wie das im obigen Bild für die Stahlscheiben erfolgte.
• Da die extremen Belastungen häufig an äußeren und damit sichtbaren Konturen eines Bauteils auftreten, kann man mit diesen Einschränkungen leben.

[bearbeiten] Symmetrieschnitt durch Baugruppe

Im Rahmen dieses FEM-Tutorials werden wir einen "wirklichen" Schnitt durch unsere Baugruppe durchführen, um die Ergebnisse besser mit denen aus der FEMAP-Simulation vergleichbar zu machen. Dafür beenden wir vorläufig die Belastungsanalyse. Die erforderlichen Konstruktionsschritte für das definierte Entfernen einer Baugruppenhälfte werden dem CAD-Einsteiger ausführlich erläutert:

• Aktivieren der MFL-Modell-Registerkarte zum Modellieren des "Schnittwerkzeugs".
• Kontextmenü Neue Skizze auf Deckfläche der oberen Stahlscheibe:

• Geometrie projizieren - Ursprung-Koordinatensystem X-Achse und Y-Achse:

• Geometrie projizieren - äußere Kreiskante der Stahlscheibe
• Rechteck (zwei Punkte) als Schnittprofil:
  • Fangen einer Ecke am Schnittpunkt zwischen projizierten Linien von X-Achse und Kreis:

  • Diagonale Ecke möglichst unsymmetrisch in Bezug auf Stahlscheibe setzen, um die Symmetrie danach durch zusätzliche Abhängigkeiten zu definieren.
  • Abhängigkeit Koinzident zwischen Mittelpunkt von Rechteckseite und Y-Achse:

  • Abhängigkeit Koinzident zwischen Mittelpunkt der Rechteckseite und Kreislinie:


Damit ist das rechteckige Schnittprofil unabhängig vom Pufferdurchmesser immer hinreichend groß:

• Wir beenden die Skizze.
• Mittels Extrusion (Differenz) des Rechteck-Profils können wir nun eine Hälfte der Baugruppe entfernen:


Nach Wechsel in die Belastungsanalyse müssen wir die Simulation entsprechend der Symmetrieeigenschaften umkonfigurieren:

• Die Kraft der Streckenlast darf nur noch 50 N betragen.
• Die (automatischen) Kontakte muss man aktualisieren.
• Für die Schnittflächen muss zusätzlich mittels festgelegter Abhängigkeit die Bewegung in Y-Richtung verhindert werden:

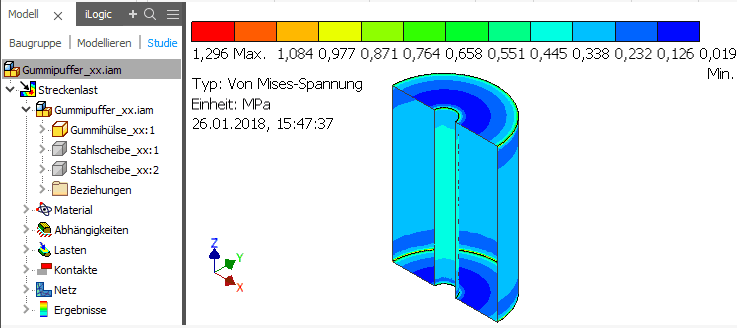

• Mit dem reduzierten Netz gelingen unter Beachtung der Symmetriebedingungen nun vergleichbare Darstellungen, wie im FEMAP-Postprocessing:

• Die Rückstoßkräfte in den Abhängigkeiten als Auflagereaktion auf die Belastung enthalten nun auch die inneren Kräfte in der Schnittebene. Wir betrachten zuerst die festgelegte Abhängigkeit am unteren Lochrand:

• In Z-Richtung wirkt die Gegenkraft zur Streckenlast auf dem oberen Lochrand.
• In Y-Richtung wirkt eine wesentlich höhere Kraft, welche im Modell die Bewegung der Schnittpunkte am Lochrand in Y-Richtung verhindert (Schnittkraft).
• Die Wirkung dieser Schnittkraft wird noch deutlicher bei der festgelegten Abhängigkeit entlang der Schnittebene:

• Die berechnete Kraftsumme ist in Y-Richtung erforderlich, um eine Bewegung der in der Schnittebene befindlichen Netzknoten in Y-Richtung zu verhindern.
• Die geringen Kräfte in X- und Z-Richtung resultieren aus den Scherspannungen entlang der Materialgrenzen.

[bearbeiten] Frage 1 (Streckenlast)

1. Wie groß ist der Maximalwert der Mises-Spannung im Gummimaterial. Der Wert aus der 2D-Axialsymmetrischen FEMAP-Simulation (mit Mittenknoten) ist zu vergleichen mit dem Wert aus der CAD-Belastungsanalyse. Unterschiede sind zu diskutieren.
2. Wie stark wird der Gummipuffer zusammengedrückt (in Z-Richtung). Auch hier sind die Ergebnisse beider Simulationen zu vergleichen.
