Zusammenbau-Zeichnung mit Stückliste

Zusammenbau-Zeichnungen dienen der Erläuterung von Zusammenbau-Vorgängen. Hierfür nutzt man häufig anschauliche Explosionsdarstellungen. Die zusammengebauten Teile werden mit Positionsnummern versehen und in einer Stückliste aufgelistet.

Das Erstellen von Zusammenbau-Zeichnungen erfolgt im Arbeitsbereich "Zeichnung" in einer separaten Zeichnungsdatei analog zur bereits bekannten Einzelteilzeichnung:

• Für die gewünschte Explosionsdarstellung beziehen wir uns auf den Animationsbereich unserer aktuellen Konstruktion:

• Man muss innerhalb der Animation ein Drehbuch wählen (im Beispiel existiert nur "Drehbuch1").
• Zusätzlich müssen Angaben zur Zeichnungsausführung getätigt werden (im Beispiel genügen die Standardvorgaben - die Blattgröße ist nachträglich bei Bedarf anpassbar).

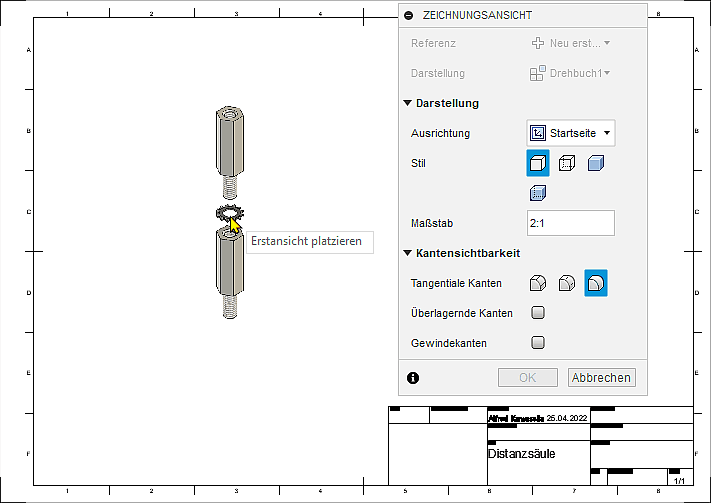

• Nach Bestätigung der Zeichnungskonfiguration wird eine neue "unbenannte" Zeichnungsdatei generiert und es erfolgt die Aufforderung, die Erstansicht zu platzieren.
• Die "Startseite" der Ausrichtung entspricht der aktuellen Ansicht in der Animation, welche im Beispiel schon günstig gewählt ist:

• Obige Einstellungen zur Zeichnungsansicht können nachträglich bei Bedarf noch geändert werden.
• Nach dem Erstellen der Erstansicht sollte die Zusammenbauzeichnung als Datei unter einem sinnvollem Namen im Projektordner gespeichert werden ("Distanzsaeule-Zusammenbauzeichnung"):

Die Einzelteil-Komponenten sollen in der Explosionsdarstellung jeweils eine Positionsnummer erhalten. Dies passiert automatisch bei der Erstellung einer Teileliste:

• Zeichnung > Tabellen > Teileliste führt zum Dialog für das Platzieren der Bauteilliste:

• Standardmäßig ist die Kopfzeile der Spaltenbeschriftungen in dieser Tabelle unten angeordnet und die Zeilen der Bauteile sind von unten nach oben durchnummeriert.
• Dafür ist es günstig, die Bauteilliste links unten im Blatt zu platzieren (mit Fixierung am Eckpunkt des Zeichnungsrahmens).
• Nachträglich kann man (nach Doppelklick auf die Liste) den Inhalt der Teileliste noch inhaltlich umgestalten. Im Beispiel könnte man den Material-Eintrag weglassen:

• Die Formatierung der einzelnen Tabellenzellen in Hinblick auf Text-Umbruch und Ausrichtung ist leider noch nicht perfekt.
• Nach Markieren der Tabelle kann man mit dem Cursor durch Ziehen an den eingeblendeten Markern die Zellengrößen so anpassen, dass kein Textumbruch mehr stattfindet:

• Noch fehlende Eigenschaften (im Beispiel die Beschreibung des Normteils) kann man ergänzen, indem man im Bereich "Konstruktion" für die betreffende Komponente diese Eigenschaft ergänzt bzw. modifiziert:

• Nach dem Speichern der Konstruktionsdatei kann man die Zeichnungsdatei aktualisieren und erhält damit die neuen Inhalte auch in der Teileliste:

Im Rahmen dieser Einführungsübung konnte damit gezeigt werden, dass es auch für Baugruppen sehr einfach ist, aus einem CAD-Modell die erforderlichen Zeichnungsunterlagen abzuleiten:

• Der Rationalisierungseffekt bei der Erstellung solcher Explosionsdarstellungen mit den zugehörigen Teilelisten ist offensichtlich.
• Auf das vollständige Ausfüllen des Schriftfeldes wird in diesem Beispiel verzichtet.

← →
