Statische Spannung (Federsteife und zulässige Kraft)

Simulation der statischen Spannung und Verformung

Die Validierung der analytisch berechneten Resonanzfrequenz mittels der Finite-Element-Methode haben wir (hoffentlich) erfolgreich abgeschlossen. Es muss nun noch überprüft werden, ob auch die Federsteife analytisch hinreichend genau ermittelt wurde und die dimensionierte Feder den Belastungen standhält. Dafür benötigen wir eine zusätzliche Simulationsstudie vom Typ "Statische Spannung", welche wir jedoch nicht völlig neu konfigurieren müssen:

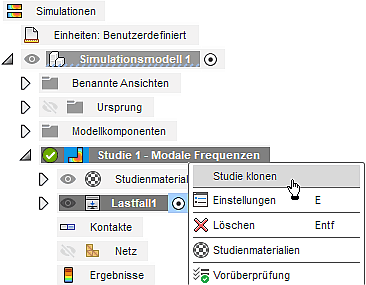

  • Vorhandene Studien können mittels "Studie klonen" dupliziert werden → es entsteht im Beispiel eine "Studie 2 - Modale Frequenzen":
    Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Studie klonen.gif
  • Mittels Studie 2 > Einstellungen kann man den Studien-Typ auf "Statische Spannung" ändern.

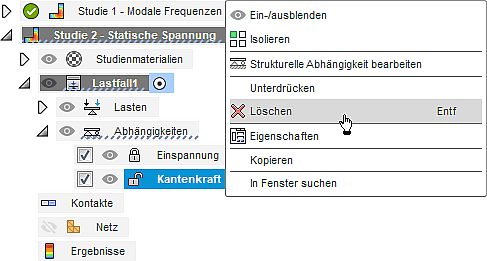

  • Anschließend sollte man diese Studie von nicht benötigten Bestandteilen bereinigen. Dies ist im Beispiel die Abhängigkeit, welche die strukturelle Wirkung der Kraft nachbildete:
    Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Studie bereinigen.gif

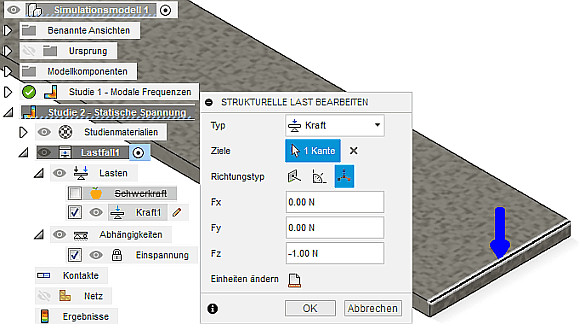

  • Anstelle der gelöschten Kanten-Fixierung lassen wir nur mittels Lasten > Strukturelle Lasten die maximal zulässige Kraft von 1 N auf diese Kante in Bewegungsrichtung der Feder wirken:
    Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Last-Kraft auf Kante.gif
  • Bevor man die Lösung berechnen lässt, sollte man zur Kontrolle das Netz anzeigen, dessen Qualität aus der vorherigen Studie übernommen wurde.
  • Nach erfolgreicher Berechnung werden die Ergebnisse für den realisierten Sicherheitsfaktor angezeigt. Dieses Info-Fenster schließen wir, um uns zuerst der Feder-Auslenkung ("Verschiebung") zu widmen, aus der man die Federkonstante cFeder berechnen kann:

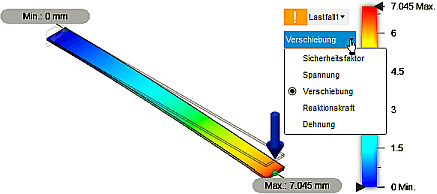

    Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Last-Kraft Ergebnisdetails Sicherheit.gif Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Last-Kraft Verschiebung.gif
  • Die aus wirkender Kraft und daraus resultierender Auslenkung berechnete Federkonstante sollte sich um weniger als 2% von der analytischen Lösung der vorherigen Übung unterscheiden!

Erst wenn die Federkonstante validiert werden konnte, widmen wir uns der zulässigen Belastung:

  • Wir verwenden im Fusion 360 ebenfalls die Streckgrenze Re als Bezugsgröße für den Sicherheitsfaktor.
  • Bei einer Last-Kraft von 1 N entspricht der berechnete Wert des Sicherheitsfaktors also direkt dem Wert der maximal zulässigen Kraft (in Newton).
  • Die Abweichung zur analytischen Lösung wird in der Größenordnung von max. ca. 3% liegen, wenn wir die globale Vernetzung mit der ursprünglichen durchschnittlichen Elementgröße von 1 mm benutzen.

Optimierung der Vernetzung

In der Regel sind Verschiebungsergebnisse weniger empfindlich gegenüber der Netzqualität und Dichte als Spannungsergebnisse. Im Allgemeinen ergibt ein zu grobes Netz zu geringe Werte für die mechanische Spannung. Dies trifft in unserem Beispiel anscheinend auch zu, wenn man annimmt, dass die analytisch berechneten Ergebnisse durch die FEM-Simulation bestätigt werden müssten:

  • Eine Möglichkeit, um hinreichend genaue FEM-Simulationen mit möglichst geringem Berechnungsaufwand sicherzustellen (optimale Vernetzung) besteht darin, mehrere Iterationen der Simulation mit jeweils abnehmender Elementgröße durchzuführen. Wenn das Netz dichter wird (kleinere Elemente und eine höhere Anzahl an Elementen), wird das berechnete Spannungsniveau immer höher. Letztendlich stabilisieren sich die Spannungsergebnisse und weitere Erhöhungen der Netzdichte haben keine nennenswerten Auswirkungen mehr auf die Ergebnisse.
  • Wenn die Spannungsänderung zwischen zwei aufeinanderfolgenden Netz-Iterationen vernachlässigbar wird (z.B. weniger als 0,1%), hat man eine sogenannte Netzkonvergenz bzw. Ergebniskonvergenz erreicht. Für Verschiebungsergebnisse wird die Konvergenz wahrscheinlich früher erreicht als für Spannungsergebnisse.
  • Wenn man Netzkonvergenz erreicht hat, kann man sich darauf verlassen, dass der nummerische Fehler der Berechnung vernachlässigt werden kann. Fehlerhafte Ergebnisse resultieren dann nur noch aus fehlerhaften physikalischen Annahmen!

Die Suche nach der optimalen Vernetzung lässt sich mit der Funktion Einrichtung > Verwalten > Verfeinerung adaptiver Netze automatisieren. Wir stellen den Regler auf "Benutzerdefiniert" und konfigurieren manuell:

Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Verfeinerung adaptiver Netze.gif
  1. Maximale Anzahl an Netzverfeinerungen: Dieser Wert begrenzt die Anzahl der durchgeführten iterativen Verfeinerungen zum Erreichen von Ergebnis-Konvergenz (unabhängig davon, ob die Ergebnisse die gewünschte Genauigkeit erreichen). Mit jedem Verfeinerungsschritt verlängert sich die Lösungsdauer für das Netz deutlich (Anzahl der Netz-Knoten steigt!). Im Beispiel dauert der 6. Schritt schon unzumutbar lange (Abbruch erforderlich!).
  2. Konvergenztoleranz für Ergebnisse (%): Der prozentuale Unterschied zwischen zwei aufeinanderfolgenden Iterationen, der zum Anhalten des Verfeinerungsprozesses führt (unabhängig davon, ob die maximale Anzahl an Netzverfeinerungsschritten bereits erreicht wurde). Sinnvolle Konvergenz-Toleranzwerte liegen zwischen 1% und 0,1%.
  3. Teil der zu verfeinernden Elemente (%): Die Verfeinerung sollte nur in kritischen Bereichen des Modells erfolgen (z.B. an der Stelle, an der die Belastungen am höchsten sind). Diese Option steuert, welcher Anteil des Modells verfeinert wird (Hinweis: im konkreten Beispiel war der gewählte Wert ohne Einfluss auf das resultierende, verfeinerte Netz!).
  4. Ergebnisse für Basisliniengenauigkeit: Hier kann die Ergebnisgröße für die Bewertung der Konvergenz festgelegt werden → Verschiebung oder Spannung (Von-Mises- bzw. eine Haupt-Spannung). Wir verwenden hier die vorgegebene Von-Mises-Spannung, welche auch zu einer hohen Genauigkeit für die Verschiebungsberechnung führt.
  • "Netz erzeugen" berechnet das mittels der "Netzeinstellungen" beschriebene globale Netz unter Berücksichtigung eventueller lokaler Vernetzungen (die wir im Beispiel nicht verwenden).

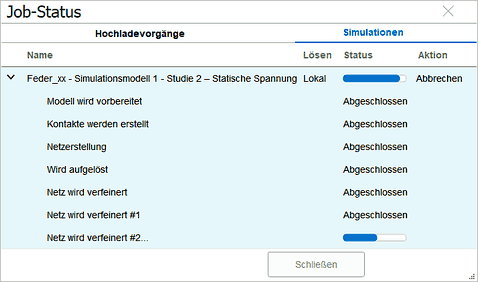

  • "Lösen > Lokal" zeigt nach Anzeige der Details das Voranschreiten der Iterationen (ohne Informationen zur erreichten Genauigkeit!):
    Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Verfeinerung adaptiver Netze Job-Status.gif
  • Hinweis: Falls infolge ungünstiger Konfiguration der Netzverfeinerung kein Ende der Berechnung abzusehen ist, so kann man als einzige Aktion den Prozess "Abbrechen". Leider wird dann nicht das bisher beste Netz mit seinen Ergebnissen verwendet, sondern der erreichte Lösungszustand wird verworfen!
  • Mit dem verfeinerten Netz sollte die Abweichung zu den analytischen Ergebnissen aus der vorherigen CAD-Übung unter 1% liegen:
Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Verfeinerung adaptiver Netze Ergebnis.gif

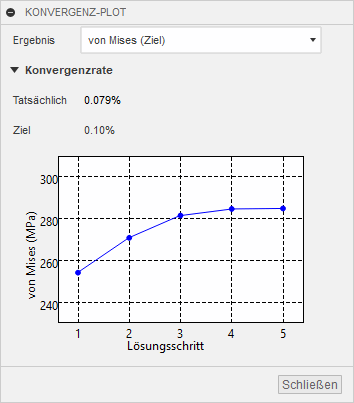

  • Ergebnisse Ergebniswerkzeuge > Konvergenz-Plot zeigt, dass im Beispiel mit dem 4. Iterationsschritt durch eine Konvergenzrate von 0,013% das Ziel von 0,1% unterschritten wurde und deshalb der 5. Iterationsschritt nicht mehr erforderlich war:
    Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Verfeinerung adaptiver Netze Konvergenz-Plot.gif
  • Das berechnete Spannungsmaximum änderte sich durch die feinere Vernetzung im Beispiel nur unwesentlich. Aber man weiß nun, dass eventuelle Fehler nicht auf eine zu grobe Vernetzung zurückzuführen sind!

Darstellung der Simulationsergebnisse

Bisher haben wir nach Wahl der Ergebnisgröße nur die standardmäßigen Einstellungen für die Farblegende und das eingeblendete Netz verwendet. Das ist häufig nicht die optimale Darstellung in Hinblick auf das Erkennen wichtiger Details:

Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Netz ausblenden.gif
  1. Netz ausblenden
    • Insbesondere ein stark verfeinertes Netz verdeckt auf der Oberfläche des Bauteils sehr stark den Farbverlauf.
    • Ein Ausblenden des Netzes kann man in der Browserdarstellung der Studie durch "Deaktivieren des Auges" vor dem Netz veranlassen.
  2. Legendenoptionen
    • Die Darstellung der Legende und der Farbverläufe kann man über Ergebnisse > Ergebniswerkzeug > Legendenoptionen konfigurieren (oder über den Legendenoptionen-Button direkt an der Legende):
      Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Legendenoptionen.gif
    • Legendengröße "klein" ist für unsere Zwecke ausreichend (größere Legenden enthalten die gleichen Informationen!).
    • Farbübergang "glatt" zeigt nur sehr kontrastarm die Positionen der Extremwerte und retuschiert "ausgefranste" Verläufe infolge eventueller Vernetzungsschwächen.
    • Farbübergang "Mit Band" erzeugt eine lineare Abstufung von Farben innerhalb der Extremwerte. Stetige Verläufe der Grenzen zwischen den Farbstufen sind ein Indiz für eine hinreichend feine Vernetzung.
    • Teilung der Legende zwischen 2 und 9 kann durch senkrechtes Ziehen des Cursors mit gedrückter linker Maustaste auf dem Farbbalken vorgenommen werden. Bei gewählter Band-Darstellung entspricht die Teilung der Anzahl der Farbstufen:
      Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Legendenstufung.gif
  3. Extremwert-Konfiguration
    • Min./Max.-Werte werden standardmäßig an der Farbkontur des Bauteils eingeblendet. Man kann sie über Ergebnisse > Prüfen > Min./Max. ausblenden oder mit dem Cursor die eingeblendeten Werte an günstigere Positionen ziehen.
    • Min./Max.-Werte, zwischen denen in der Legende der Farbverlauf (blau .. rot) aufgespannt wird, können über Ergebnisse > Ergebniswerkzeuge > Legende Min./Max. geändert werden:

      Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Legende Min Max.gif


    • Durch Ändern dieser Grenzwerte kann man den Farbverlauf-Fokus auf interessierende Bereiche legen, um diesen feiner aufzulösen (z.B. um den Maximalwert). Die tatsächlichen Extremwerte werden dabei weiterhin angezeigt (im Beispiel weist der Minimalwert auf die neutralen Faser der Feder).

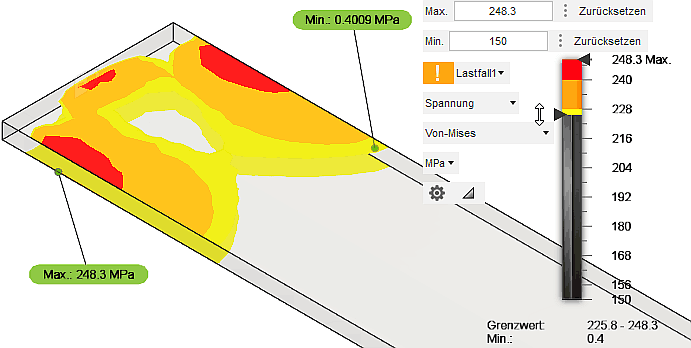

    • Ausblenden von Legenden-Bereichen in der Farbkontur erreicht man über Ziehen mit dem Cursor an den Griffen, welche an der Legende erscheinen. Damit kann z.B. auch verdeckte Extrembereiche im Innern eines Bauteils ohne Schnittdarstellungen sichtbar machen:
      Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Legendenbereich ausblenden.gif
  4. Deformation
    • Die Deformationsskala ist eine Funktion der Größe des virtuellen Rahmens des Modells und der Größe der tatsächlichen maximalen Verschiebung. Der Skalierungsfaktor ist gleich 0.5 * (diagonale Länge des virtuellen Rahmens) / (maximale Größe der Verschiebung) für die Standard-Option "Angepasst".
      Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Statisch Deformationsskala.gif
    • Damit werden auch bei "starren" Bauteilen Verformungen z.B. im Mikrometer-Bereich anschaulich dargestellt. Diesen Effekt kann man durch die Wahl eines Faktors abschwächen oder verstärken.
    • Unsere Beispiel-Feder verformt sich bei einer Länge von über 60 mm um mehrere Millimeter, so dass man auch die "tatsächliche" Deformation für die Darstellung wählen kann.
  5. Reaktionskräfte und -momente
    • Diese entstehen an den Lagerstellen (mechanische Abhängigkeiten) des Bauteils als Reaktion auf die einwirkenden Kräfte/Momente (mechanische Lasten), damit das Bauteil in Ruhe verharrt (statisch).

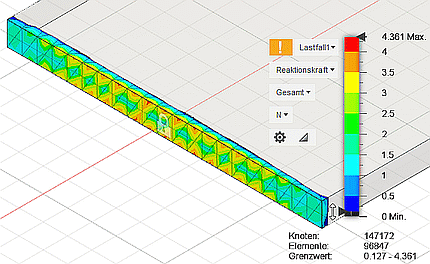

    • Man kann die Reaktionskraft als grafisch darzustellende Ergebnisgröße wählen. Dann sollte man an den Lagerstellen die jeweils wirkende Reaktionskraft erkennen. Da unsere Feder nur eine Lagerstelle besitzt, muss der Betrag der resultierenden Reaktionskraft dort dem Betrag der Lastkraft von 1 N entsprechen:
      Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Reaktionskraft gesamt.gif
    • Leider ist dies nicht so einfach, denn man erkennt beim Anzeigen der Gesamtkraft eigentlich nur die Flächen, Kanten bzw. Punkte, deren Freiheitsgrade durch mechanische Abhängigkeiten eingeschränkt wurden (im Beispiel die vollständig fixierte Fläche der Feder), weil alle anderen Bereiche durch die Kraft=0 N gekennzeichnet sind (im Beispiel ausgeblendet).
    • Angezeigt werden die Reaktionskräfte an denjenigen Knoten, deren Freiheitsgrade eingeschränkt sind. Durch die vollständigen Fixierung aller Knoten der Fläche kommt es in der Nähe dieser Grenzfläche infolge der Querkontraktion zu Schubspannungen, mit denen die Knoten belastet werden. Die Größe der einzelnen Knotenreaktionskräfte an Flächen und Kanten ist außerdem abhängig von der Feinheit der Vernetzung (je feiner das Netz, desto weniger Kraft pro Knoten bei gleicher Belastung). Die Summe aller Knotenreaktionskräfte wird aber (unabhängig von der Feinheit der Vernetzung) immer der Summe der Lastkräfte entsprechen. Das erkennt man bei dieser Form der grafischen Darstellung jedoch auch dann nicht, wenn man nur die Reaktionskraft für ausgewählte Richtungen (X, Y oder Z) anzeigen lässt.

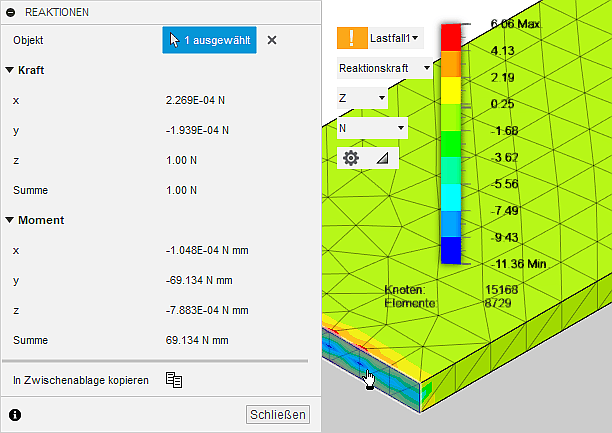

    • Günstiger für die Ermittlung der Reaktionskräfte in den Lagerstellen ist die Funktion Ergebnisse > Prüfen > Reaktionen. Die Nutzung dieser Funktion ist unabhängig von der gewählten Ergebnisdarstellung:
      Software CAD - Tutorial - Analyse - Fusion 360 - Simulation Pruefen Reaktionen.gif
    • Angezeigt wird im Dialolgfenster jeweils die Summe der Kraft- und Moment-Komponenten für den aktuellen Auswahlsatz von mit Abhängigkeiten versehenen Flächen, Kanten oder Scheitelpunkten.
    • Im Beispiel erkennt man die korrekte Berechnung der Reaktionskraft in Z-Richtung von +1 N und des Reaktionsmoments um die Y-Achse von -69 N mm. Die Komponenten nahe dem Null-Wert resultieren aus den numerischen Ungenauigkeiten der Finite Elemente Simulation.

Fragen zur statischen Spannungsanalyse und Netzoptimierung

  1. Welcher Wert ergibt sich für die Federkonstante cFeder aus der Finite Elemente Simulation nach der Verfeinerung des Netzes? Dieser Wert ist mit dem analytisch berechneten Wert aus der vorherigen Übung zu vergleichen und die prozentuale Abweichung ist anzugeben.
  2. Mit dem Wissen zur adaptiven Netzverfeinerung ist auf Grundlage einer geklonten "Studie 1 - Modale Frequenzen" eine "Studie 3 - Modal optimiert" mit einem adaptiven Netz zu konfigurieren:
    • Die Netzanpassung soll dabei auf Grundlage der größten betrachteten Eigenfrequenz f8 erfolgen.
    • Das Ergebnis für die Resonanzfrequenz f1 der einseitig eingespannten Feder ist wieder zu vergleichen mit den Ergebnis der analytischen Lösung (mit zusätzlicher Angabe der prozentualen Abweichung).
