Preprocessing (Material, Netz, Constraint, Load)
Zur Durchführung der belastungsanalyse wechseln wir nun in die dafür bereitgestellte Arbeitsumgebung (MFL > Umgebungen > Belastungsanalyse).
Soweit es möglich ist, werden wir alle im FEMAP untersuchten Lastfälle als Simulationen in dieser Umgebung nachvollziehen. Dabei müssen wir jedoch die vorhandenen Unterschiede beachten:
- Im Unterschied zum FEMAP-Modell generieren wir im CAD-System ein vollständiges FE-Netz für den Gummipuffer.
- Im Autodesk Inventor 2010 kann man (noch) keine thermische Belastung defineren.
Wir vollziehen den gesamten FEM-Prozess zuerst ausführlich am Beispiel der Streckenlast. Dazu erstellen wir eine neue Simulation Streckenlast:
1. Material zuweisen
- Wurden den Bauteilen die richtigen Materialien zugewiesen, so müssten diese auch für die Belastungsanalyse verfügbar sein:
2. Hinzufügen der Lasten (Loads)

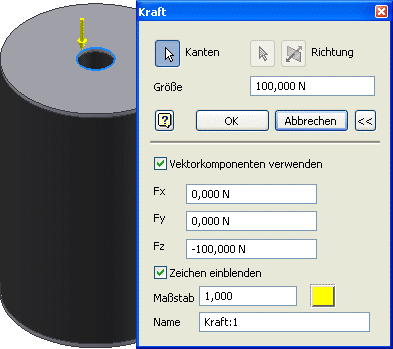

- Die Druck-Kraft von 100 N wird dem äußeren Lochkante der oberen Stahlscheibe zugewiesen:
3. Randbedingungen definieren (Constraints)
- Um das Bauteilteil genauso symmetrisch zu belasten wie in der FEMAP-Simulation, muss die Gegenkraft auf den Lochrand der unteren Stahlscheibe aufgebracht werden.
- Die Gegenkraft entsteht als Auflagereaktion in geeignet definierten Randbedingungen.

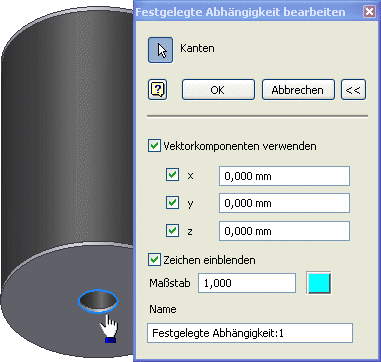

- Wir definieren die Abhängigkeit "fest" auf der äußeren Lochkante der unteren Stahlscheibe:
4. Kontakte zwischen Bauteilen definieren
- Die Anordnung der Bauteile innerhalb der Baugruppe wurden bereits über Zusammenbau-Abhängigkeiten definiert (im Beispiel durch "Einfügen").
- Damit ist aber noch nicht definiert, wie sich die einzelnen Kontaktflächen zwischen den Bauteilen bei einer Belastung der Baugruppe verhalten (z.B. Starr verbunden? / Aufeinander gleitend? / usw. ).
- Deshalb müssen in Vorbereitung der FE-Simulation die Eigenschaften der Kontakte zwischen den Bauteilen näher spezifiziert werden.

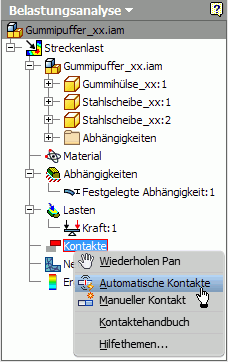

- Im Beispiel genügt für die Kontaktflächen die Standardannahme "Fest verbunden", welche durch die Funktion Automatische Kontake anhand der konkreten Baugruppen-Geometrie ermittelt wird:
- Zwischen den Stahlscheiben und der gummihülse werden die Kontakte automatisch ergänzt. Mittels Kontextmenü Kontakt Bearbeiten werfen wir einen Blick in die Liste möglicher Kontakt-Eigenschaften, ohne eine Änderung vorzunehmen:
- Bis auf den Feder-Kontakt erhält man bei allen anderen Kontakt-Paarungen keinen Zugriff auf Kontakt-Parameter. Bei der Feder kann man Steifigkeiten senkrecht und tangential zur Kontaktstelle angeben.
===>>> Hier geht es bald weiter !!!
